GRIDFIX
Modüler Güç Faktörü
Kompanzasyon Panosu

Endüstriyel tesislerde yüksek hızlı, güvenilir ve ölçeklenebilir reaktif güç kompanzasyonu için tristör anahtarlamalı çekmece tasarımı.

400 – 750V Bara ≤10 ms Tepki Süresi 12.5 – 100 kVAr / Kademe cosφ ≥ 0.99 IEC 61439-2 Form 4B IP41 · -10°C ~ +45°C
Çalışırken değiştirme — üretim durmaz
IEC 61439-2 Form 4B sertifikalı
≤10 ms tristör anahtarlama
Panel başına 500 kVAr'a kadar
Tak & Çalıştır kaset modülleri
GRIDFIX Serisi

Modüler Kompanzasyon
Sıfır Kesinti İçin Tasarlandı

Forte Energy tarafından geliştirilen GRIDFIX Serisi, modern endüstriyel tesislerin yüksek hızlı, güvenilir ve ölçeklenebilir kompanzasyon ihtiyaçları için tasarlanmış reaktör bazlı, tristör anahtarlamalı modüler kompanzasyon çekmecelerinden oluşmaktadır.

Bu sistemler, ani yük değişimlerinde bile kararlı bir güç faktörünü koruyarak enerji verimliliğini artırır ve sistem ömrünü uzatır. Çekmece tipi tasarımı, sistemin her kademesini bağımsız bir modüle dönüştürerek hızlı bakım ve kolay genişleme imkanı sunar — arızalı modülün tüm sistemi kapatmadan değiştirilmesini sağlar.

  • ≤10 ms tepki süreli ultra hızlı tristör anahtarlama
  • Detune reaktörlerle harmonik filtreleme (%7 veya %14)
  • Modüler çekmece tasarımı sayesinde kolay bakım ve genişleme
  • Tak & Çalıştır modüller — üretim durdurmadan değiştirme
  • Uzun ömürlü kondansatörler (>250.000 saat)
  • DSP tabanlı akıllı kontrol ile sürekli cosφ ≥ 0.99
  • GRIDFIX çekmece panoları IEC 61439-2 Form 4B standardına uygundur
Broşür İndir

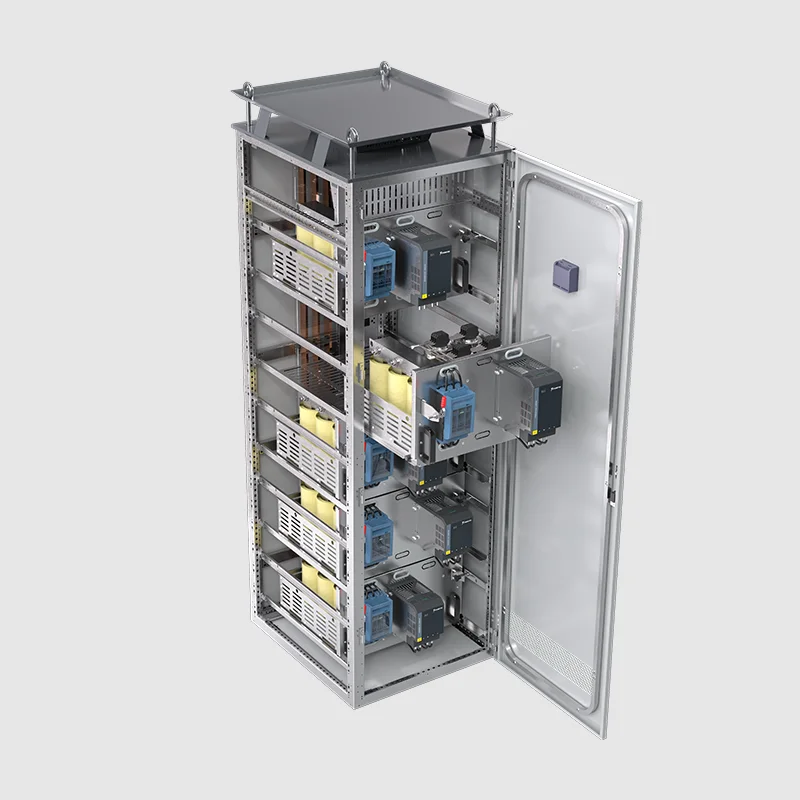

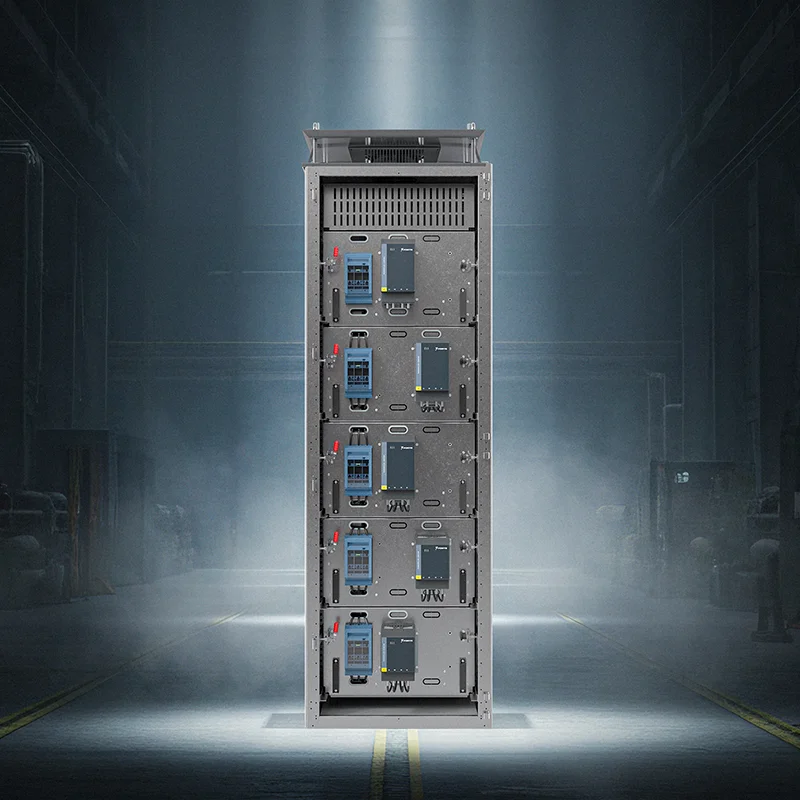

GRIDFIX Pano Ön Görünüm GRIDFIX Çekmece Modül Detay GRIDFIX Pano İç Görünüm
Neden GRIDFIX

Modüler güç, dinamik performans,
kesintisiz enerji.

GRIDFIX'in modüler tasarımı güvenli canlı kademe anahtarlaması, kolay ölçeklenebilir mimari, hızlı yedekleme ve basitleştirilmiş bakım sunarak geleneksel kompanzasyon panolarına modern bir alternatif sağlar.

Kesintisiz Çalışma

Üretimi durdurmadan bakım. Çalışırken değiştirme özelliği üretim duruş süresini %95 azaltır. Arızalı kasetler canlı olarak değiştirilir.

Güvenli Müdahale

Enerji altında kontrollü ve güvenli servis. Elektriksel ve mekanik kilit sistemleri maksimum operatör güvenliği sağlar.

Hızlı Bakım

Kaset tabanlı tasarım sayesinde dakikalar içinde hızlı modül değişimi. Standart ray ve bağlantı sistemi kolay kurulum ve erişim sağlar.

Teknik Veriler

GRIDFIX Serisi Teknik Özellikler

Endüstriyel tesislerin dinamik reaktif güç gereksinimlerini karşılamak üzere tasarlanmış modüler, yüksek hızlı ve güvenilir çözüm.

Anahtarlama TipiTristör modül tabanlı yarı iletken
Bara Gerilimi400 / 525 / 600 / 690 / 750V (±5%)
Frekans50 Hz
Bağlantı Tipi3P4W
Kademe Güç Değerleri12.5 / 25 / 50 / 75 / 100 kVAr
Reaktör Detune Oranı%7 (189 Hz) veya %14 (134 Hz)
Kondansatör Anma Gerilimi525V – 900V
Çalışma Sıcaklığı-10°C ~ +45°C
Tepki Süresi≤10 ms
SoğutmaCebri hava soğutma sistemi 220 VAC / 1250 m³/h
Güç Faktörü Düzeltmecosφ ≥ 0.99
KorumaAşırı gerilim, aşırı akım, yüksek sıcaklık
Modül Boyutları (GxYxD)50 kVAr: 595×345×480 mm  |  100 kVAr: 595×370×480 mm
Modül MalzemesiGalvanizli çelik
Uygulamaİç mekan / Pano tipi montaj
Aşırı Akım Dayanımı110% × In
IP Koruma SınıfıIP41
StandartlarIEC 61439-1, IEC 62208, IEC 60529, IEC 62262
KondansatörKuru tip, kendini iyileştiren — IEC 60831-1'e göre üretilmiştir
ReaktörKuru tip reçine kapsüllü — EN 61558-1 & EN 61558-2-20, TSE sertifikalı ve CE işaretli
Kompanzasyon Kaseti

Daha pratik, daha kompakt

GRIDFIX Kompanzasyon Kasetleri, geleneksel sabit kademeli kompanzasyon panolarına kıyasla üstün modülerlik, hızlı bakım kapasitesi, kolay genişletilebilirlik ve gelişmiş operatör güvenliği sunar.

GRIDFIX Kompanzasyon Kaseti — Patlatılmış Görünüm
1
1RBP001

Bara Soketi

Ana bara ile çekmece arasında güvenli, hızlı ve düşük kayıplı güç bağlantısı sağlar. Yüksek akım taşıma kapasitesi ve gümüş kaplama kontak yüzeyleri maksimum verimlilik sunar.

2
1RSG001

Sinyal Soketi

Kontrol ve komut sinyallerinin kusursuz iletimini sağlar, modül takıldığında otomatik bağlantı gerçekleşir. Tak ve çalıştır yapısı bakım süresini kısaltır.

3
1RNH001

Sigortalı Yük Ayırıcı

Kısa devreye karşı devreyi korurken enerji altında güvenli yük anahtarlaması sağlar. Ark söndürme kapasitesi operasyonel güvenliği artırır.

4
1RAX002

Çekme Emniyet Kolu

Çekmece modülünü panoya kilitler ve güvenli, tam oturmasını sağlar. Kazara çıkmayı önler ve bakım sırasında teknisyen korumasını maksimize eder.

5
1RAX003

Pin Kılavuzlu Hizalama Braketi

Modül takılırken milimetrik hizalama sağlayarak kontaklara hasar verilmesini önler. Operatör hatalarını minimize eder ve kurulumu basitleştirir.

6
1RAX001

Tutamak

Çekmece modüllerinin taşınması veya kaydırılması sırasında ergonomik ve dengeli kullanım için tasarlanmıştır. Ağır modüllerin bile kolay manevra edilmesini sağlar.

7
1CAP001

Kondansatör

Kendini iyileştirme teknolojisi ve aşırı basınç emniyet özellikleri, reaktif güç kompanzasyonunda üstün güvenilirlik sağlar. Uzun ömürlü performans sunar.

8
1DR001

Detune Reaktör

Toplam harmonik distorsiyon limitlerinin karşılanmasında kritik bir rol oynar. Harmonikleri filtreleyerek gerilim ve akım dalga formlarını ideal sinüse yaklaştırır.

9
CSM100

Tristör Anahtarlama Modülü

3 ms tepki süresine sahip hassas yarı iletken tabanlı kondansatör anahtarlama. Mikroişlemci kontrollü, termistör korumalı, LED durum göstergesi ve programlanabilir fan desteği.

1
1RBP001

Bara Soketi

Ana bara ile çekmece arasında güvenli, hızlı ve düşük kayıplı güç bağlantısı sağlar. Yüksek akım taşıma kapasitesi ve gümüş kaplama kontak yüzeyleri maksimum verimlilik sunar.

2
1RSG001

Sinyal Soketi

Kontrol ve komut sinyallerinin kusursuz iletimini sağlar, modül takıldığında otomatik bağlantı gerçekleşir. Tak ve çalıştır yapısı bakım süresini kısaltır.

3
1RNH001

Sigortalı Yük Ayırıcı

Kısa devreye karşı devreyi korurken enerji altında güvenli yük anahtarlaması sağlar. Ark söndürme kapasitesi operasyonel güvenliği artırır.

4
1RAX002

Çekme Emniyet Kolu

Çekmece modülünü panoya kilitler ve güvenli, tam oturmasını sağlar. Kazara çıkmayı önler ve bakım sırasında teknisyen korumasını maksimize eder.

5
1RAX003

Pin Kılavuzlu Hizalama Braketi

Modül takılırken milimetrik hizalama sağlayarak kontaklara hasar verilmesini önler. Operatör hatalarını minimize eder ve kurulumu basitleştirir.

6
1RAX001

Tutamak

Çekmece modüllerinin taşınması veya kaydırılması sırasında ergonomik ve dengeli kullanım için tasarlanmıştır. Ağır modüllerin bile kolay manevra edilmesini sağlar.

7
1CAP001

Kondansatör

Kendini iyileştirme teknolojisi ve aşırı basınç emniyet özellikleri, reaktif güç kompanzasyonunda üstün güvenilirlik sağlar. Uzun ömürlü performans sunar.

8
1DR001

Detune Reaktör

Toplam harmonik distorsiyon limitlerinin karşılanmasında kritik bir rol oynar. Harmonikleri filtreleyerek gerilim ve akım dalga formlarını ideal sinüse yaklaştırır.

9
CSM100

Tristör Anahtarlama Modülü

3 ms tepki süresine sahip hassas yarı iletken tabanlı kondansatör anahtarlama. Mikroişlemci kontrollü, termistör korumalı, LED durum göstergesi ve programlanabilir fan desteği.

GRIDFIX Kompanzasyon Panosu

Komple Pano Bileşen Yapısı

GRIDFIX kompanzasyon kaset çözümümüz, modüler yapısı, kolay kurulumu, sorunsuz çalışması ve pratik servis edilebilirliği ile üstün güvenilirlik ve verimlilik sunar.

GRIDFIX Pano Bileşen Yapısı
1

Çatı Havalandırma Ünitesi

1CVV001
2

Üst / Alt Kit

1CS0708
3

Ray Kiti

1CRL001
4

Havalandırmalı Ön Kapak

1CH0722-L
5

Yan Kapak

1CX0822
6

Arka Kapak

1CX0722
7

Pano İskeleti (Sac Kolonlar)

1CC2200
8

Bara Koruma Kiti

1CBB001
9

GRIDFIX Kompanzasyon Kasetleri (100 kVAr)

1RC7001
10

Reaktif Güç Kontrol Rölesi

1RRC001
Kurulum Koşulları

Tek bir panoya en fazla 5 GRIDFIX modül kurulabilir

Tek bir panoya en fazla 500 kVAr (5 × 100 kVAr) kurulabilir

Alttan kablo girişi — tüm GRIDFIX panoları için standart konfigürasyon

Çoklu bölmeli panolar için yatay bara montajı mevcuttur

Sipariş Bilgileri

GRIDFIX Kompanzasyon Kaset Ürün Kodları

%7 veya %14 reaktör detune oranları ile 400V ve 690V konfigürasyonlarında mevcuttur. 12.5 - 100 kVAr kademe güçleri.

400V Konfigürasyonu

Bara GerilimiReaktör OranıNet GüçÜrün Kodu
400VP %7 (189 Hz)12.5 kVAr1FX400V012P0701
25 kVAr1FX400V025P0701
50 kVAr1FX400V050P0701
75 kVAr1FX400V075P0701
100 kVAr1FX400V100P0701
P %14 (134 Hz)12.5 kVAr1FX400V012P1401
25 kVAr1FX400V025P1401
50 kVAr1FX400V050P1401
75 kVAr1FX400V075P1401
100 kVAr1FX400V100P1401

690V Konfigürasyonu

Bara GerilimiReaktör OranıNet GüçÜrün Kodu
690VP %7 (189 Hz)12.5 kVAr1FX690V012P0701
25 kVAr1FX690V025P0701
50 kVAr1FX690V050P0701
75 kVAr1FX690V075P0701
100 kVAr1FX690V100P0701
P %14 (134 Hz)12.5 kVAr1FX690V012P1401
25 kVAr1FX690V025P1401
50 kVAr1FX690V050P1401
75 kVAr1FX690V075P1401
100 kVAr1FX690V100P1401

* Farklı güç değerleri, gerilim seviyeleri veya rezonans frekansları (P%) için lütfen satış ekibimizle iletişime geçin.
