GRIDTUNE
Detune Reaktörler

Kondansatör bankaları için antirezonans harmonik filtre reaktörleri. Üç detune faktörü — p=%7, p=%5.67 ve p=%14 — tüm standart THDV kirlilik seviyelerini kapsar. 2.5 - 100 kvar, 400–690V, alüminyum sargı. EN 61558-2-20'ye göre tasarlanmış, üretilmiş ve test edilmiştir.

400 – 690 V 2.5 – 100 kvar p=%7 / %5.67 / %14 Alüminyum Sargı EN 61558-1 & -2-20
Antirezonans koruması
3 detune seçeneği
2.5 – 100 kvar aralığı
Doğal soğutma (AN)
Termal koruma (NC)
Bölüm 01 — Pasif Güç Kalitesi

Kondansatör bankaları için
harmonik koruması

Güç faktörü düzeltme sistemlerinde kondansatör bankaları harmonik rezonansına karşı savunmasızdır — kondansatör-reaktör devresinin doğal frekansının şebekede mevcut bir harmonik ile çakıştığı bir durum. Bu, harmonik akımları yükselterek kondansatör arızasına, aşırı ısınmaya ve istenmeyen açmalara neden olabilir.

Detune reaktörler, rezonans frekansını en düşük önemli harmoniğin altına kaydırarak bu sorunu çözer. Her kondansatör kademesine seri bağlanan reaktör, devreyi "detune" ederek harmonikleri yükseltmesini engeller. Detune faktörü (p) ayar frekansını belirler: p=%7 189 Hz'e, p=%5.67 210 Hz'e ve p=%14 134 Hz'e ayarlar.

Forte GRIDTUNE serisi, hafif harmonik ortamlarından VFD'ler, ark ocakları ve redresör yükleri olan ağır bozulmuş endüstriyel şebekelere kadar her ağ kirlilik seviyesine uygun üç detune faktörü sunar. Alüminyum sargılı, 2.5 - 100 kvar, standart olarak dahili bimetal termal koruma ile mevcuttur.

p=%7 p=%5.67 p=%14 Alüminyum Sargı EN 61558-1 & -2-20
Teknik BroşürTR

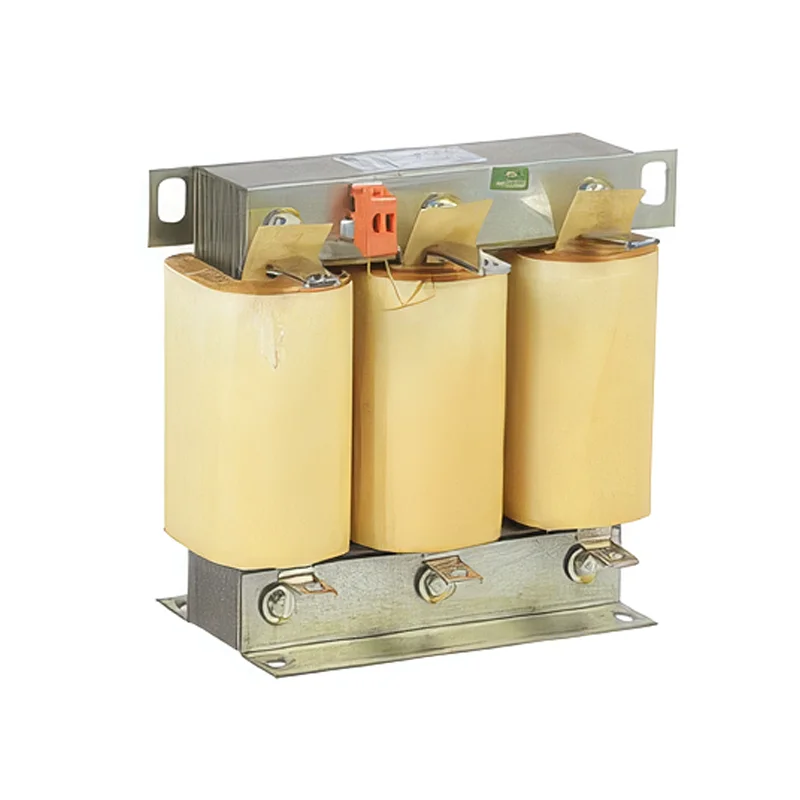

Forte GRIDTUNE Detune Reaktör
3
Detune
seçeneği
100 kvar
Maksimum
güç
690 V
Maksimum
gerilim
EN 61558
Uluslararası
standart

Uyarı — sıcak yüzey

Reaktör yüksek sıcaklıkta çalışır (termostat 132 °C’de açar, ısıl sınıf F (155 °C)) ve açık çerçevelidir — IP00, pano içine monte edilir. Elle temas etmeden önce kondansatör kademesini ayırın ve reaktörün soğumasını bekleyin.

Teknik Özellikler

GRIDTUNE — Tam Spesifikasyon

Forte GRIDTUNE detune reaktörleri için tüm parametreler. Standart ürün yelpazesi 400–690V'da 2.5 - 100 kvar'ı kapsar.

ParametreÖzellik
ÜrünForte GRIDTUNE Serisi — Detune Filtre Reaktörü
TipÜç fazlı antirezonans filtre reaktörü
İşlevKondansatör tabanlı GFD sistemleri için rezonans bastırma
Gerilim aralığı400V / 440V / 480V / 600V / 660V / 690V
Güç aralığı2.5 – 100 kvar
Frekans50 Hz
Detune faktörü p=%5.67Rezonans frek. 210 Hz — Yüksek 5. harmonik içeriği filtreleme; rezonans yakınında yüksek harmonik filtre akımı
Detune faktörü p=%7Rezonans frek. 189 Hz — Dengeli yüklü standart endüstriyel uygulamalar
Detune faktörü p=%14Rezonans frek. 134 Hz — Dengesiz yükler, 3. harmonik mevcut
Sargı malzemesiAlüminyum
Termal korumaBimetal mikro anahtar (NC kontak)
SoğutmaDoğal konveksiyon (AN)
Ortam sıcaklığı–10 °C ~ +45 °C (40 °C üzerinde derate)
MuhafazaIP00 (açık çerçeve — pano montajlı)
StandartEN 61558-1 & EN 61558-2-20
Termostat açma sıcaklığı132 °C
Isıl sınıfF (155 °C)
Çalışma rejimi%100 sürekli
En düşük birim kaybı42 W (en küçük ünite, 2,5 kvar)
Garanti12 ay (garanti koşullarına tabi)
Doğrusallık (p=%7)L ≥ 0.95 × LR, 1.73 × IRMS'e kadar akım için
Doğrusallık (p=%5.67)L ≥ 0.95 × LR, 1.73 × IRMS'e kadar akım için
Doğrusallık (p=%14)L ≥ 0.95 × LR, 1.37 × IRMS'e kadar akım için
Seçim Kılavuzu

THDV'ye Dayalı Detune Faktörü Seçimi

Şebekenizin toplam harmonik gerilim distorsiyonuna (THDV) göre doğru detune faktörünü seçin.

Tip KoduTHDV AralığıTipik Ortam
T07THDV ≤ %5Hafif kirlilik — ofisler, ticari binalar, hafif sanayi
T08THDV %3–8Standart — endüstriyel & ticari tesislerin çoğunluğu (varsayılan seçim)
T14THDV > %8Ağır kirlilik — VFD'ler, redresörler, kaynak, ark ocakları
Not: Sahada THDV ölçümü mevcut değilse, standart endüstriyel ortamlar için T08 önerilen varsayılan seçimdir.
Temel Özellikler

GRIDTUNE Neden Tercih Edilmeli

Güvenilirlik, verimlilik ve herhangi bir güç faktörü düzeltme panosuna kolay entegrasyon için tasarlanmıştır.

Antirezonans Koruması

Kondansatör bankaları ile şebeke endüktansı arasındaki zararlı rezonansı önler. Kondansatörleri, sigortaları ve anahtarlama ekipmanlarını harmonik aşırı akımlardan korur.

3 Detune Seçeneği

Yüksek 5. harmonik içeriği filtreleme için p=%5.67 (210 Hz), dengeli yüklü standart endüstriyel uygulamalar için p=%7 (189 Hz), 3. harmonik mevcut dengesiz yükler için p=%14 (134 Hz).

Düşük Kayıplar

Optimize edilmiş çekirdek tasarımı ve yüksek kaliteli elektrik çeliği, ısı üretimini ve enerji kaybını minimize eder. En küçük birimlerde 42 W'a kadar düşük kayıplar.

Dahili Termal Koruma

Sargıya gömülü NC (normalde kapalı) kontaklı bimetal mikro anahtar. Aşırı sıcaklıkta reaktörü devre dışı bırakır — harici röle gerektirmez.

Geniş Gerilim Aralığı

400V, 440V, 525V ve 690V sistemler için standart modeller. Dünya genelinde alçak gerilim endüstriyel ve ticari tesisleri kapsar.

Kompakt & Panoya Hazır

IP00 açık çerçeve tasarımı doğrudan GFD panolarının içine monte edilir. 2.4 kg'dan (2.5 kvar) 67.9 kg'a (100 kvar) kadar kompakt ölçüler.

Karakteristikler — p=%7

Detune Reaktör Verileri — p=%7 · 189 Hz

Dengeli yüklü standart endüstriyel uygulamalar. 400 V aralığı.

QC (kvar)GerilimL (mH)In (A)Ieff (A)Kayıplar (W)Ağırlık (kg)Sipariş Kodu
2.5400V15.33.63.842.862.41DR07-T08400-C03S01
6.25400V6.1399.5170.124.71DR07-T08400-C06S01
10400V3.8414.415.2156.0281DR07-T08400-C10S01
12.5400V3.0718.119.1180.029.31DR07-T08400-C13S01
20400V1.922930.63101.9512.81DR07-T08400-C20S01
25400V1.5336.138.12125.2113.41DR07-T08400-C25S01
40400V0.9557.760.94172.718.11DR07-T08400-C40S01
50400V0.7672.276.26221.8211DR07-T08400-C50S01
75400V0.51108114.1289.227.61DR07-T08400-C75S01
100400V0.38145153353.842.41DR07-T08400-C100S01
Karakteristikler — p=%5.67

Detune Reaktör Verileri — p=%5,67 · 210 Hz

Yüksek 5. harmonik içeriği — rezonans yakınında yüksek filtre akımı. 400 V aralığı.

QC (kvar)GerilimL (mH)In (A)Ieff (A)Kayıplar (W)Ağırlık (kg)Sipariş Kodu
2.5400V12.253.64.17961.372.71DR56-T08400-C03S01
6.25400V4.9910.4888.247.21DR56-T08400-C06S01
10400V3.0616.7916.7995.057.41DR56-T08400-C10S01
12.5400V2.331922.09114.188.11DR56-T08400-C13S01
20400V1.5328.933.62119.913.71DR56-T08400-C20S01
25400V1.2236.142.01146.515.61DR56-T08400-C25S01
40400V0.7657.767.15213.119.91DR56-T08400-C40S01
50400V0.5875.988.34238.231.51DR56-T08400-C50S01
75400V0.41108125.7320.651.21DR56-T08400-C75S01
100400V0.31144167.643152.21DR56-T08400-C100S01
Karakteristikler — p=%14

Detune Reaktör Verileri — p=%14 · 134 Hz

3. harmonik bulunan dengesiz yükler. 400 V aralığı.

QC (kvar)GerilimL (mH)In (A)Ieff (A)Kayıplar (W)Ağırlık (kg)Sipariş Kodu
2.5400V33.23.63.6355.963.91DR14-T08400-C03S01
6.25400V13.399.0670.568.91DR14-T08400-C06S01
10400V8.314.414.4994.7510.21DR14-T08400-C10S01
12.5400V6.631818.11118.212.61DR14-T08400-C13S01
20400V4.1528.929.08168.7416.11DR14-T08400-C20S01
25400V3.3236.136.32144.519.21DR14-T08400-C25S01
40400V2.0757.758.06192.133.81DR14-T08400-C40S01
50400V1.6672.272.6528342.51DR14-T08400-C50S01
75400V1.11109109.633455.51DR14-T08400-C75S01
100400V0.83144144.9425.367.91DR14-T08400-C100S01
Uygulama Alanları

GRIDTUNE Detune Reaktörlerin Kullanım Alanları

Detune reaktörler, harmonik kirliliği olan şebekelerde kondansatör bankalarının çalıştığı her yerde belirtilir.

⚡

GFD Panoları

Anahtarlamalı kondansatör kademeli standart güç faktörü düzeltme panoları. Detune reaktörlerin birincil uygulaması.

🏭

VFD Yoğun Tesisler

Kondansatör bankalarını tehdit eden 5. ve 7. harmonik üreten değişken frekanslı sürücülere sahip tesisler.

⛏

Çelik & Metaller

Yüksek harmonik distorsiyon ve reaktif güç talebine sahip ark ocakları, indüksiyon fırınları ve haddehaneler.

🏯

Çimento & Madencilik

Önemli harmonik içerikli büyük motor yükleri. Bilyalı değirmenler, kırıcılar ve konveyör sürücüleri.

🏪

Ticari Binalar

UPS sistemleri, LED aydınlatma ve BT yükleriyle harmonik üreten alışveriş merkezleri, hastaneler ve veri merkezleri.

☀

Yenilenebilir Enerji

Harmonik filtrelerin şebeke tarafı kondansatör bankalarını koruduğu güneş invertörü ve rüzgar türbini tesisleri.

Seçim Kılavuzu

Hangi kademe faktörü

Detune reaktörde asıl karar kademe faktörüdür — rezonans frekansını ve dolayısıyla hangi harmoniğe karşı korunduğunuzu belirler. Yükünüzün karakterine göre seçilir.

p = 5.67 %
Rezonans 210 Hz

Yüksek 5. harmonik içeriği. Rezonansa yakın yüksek filtre akımı.

Kod 56
p = 7 %VARSAYILAN
Rezonans 189 Hz

Dengeli yüklü standart endüstriyel uygulamalar.

Kod 07 Kondansatör 525 V
p = 14 %
Rezonans 134 Hz

3. harmonik bulunan dengesiz yükler.

Kod 14 Kondansatör 800 V

Reaktör ve kondansatör birlikte seçilir

400V şebekede p = %7 kademe 525V kondansatör, p = %14 kademe 800V kondansatör kullanır. Reaktör kondansatörün gerilimini yükseltir; yanlış eşleşme kondansatörü aşırı gerilimde çalıştırır.

THDV Tip Kodu

Şebekenizin kirlilik seviyesi

Tip kodu, ölçülen gerilim distorsiyonuna göre seçilir.

Tip koduTHDV aralığıTipik ortam
T07THDV ≤ 5 %Hafif kirlilik — ofis, ticari bina, hafif sanayi
T08THDV 3 – 8 %Standart — endüstriyel ve ticari tesislerin çoğu
T14THDV > 8 %Ağır kirlilik — sürücüler, redresörler, kaynak, ark ocağı

Sahada THDV ölçümü yoksa standart endüstriyel ortam için önerilen değer T08’dir.

Sipariş Kodu

Kodu nasıl kurarsınız

GRIDTUNE kodu beş alandan oluşur. Örnek: p = %7, T08, 400V, 100 kvar.

1DR
07
–
T08
400
–
C100
S01

Renkler kod alanlarını aşağıdaki satırlarla eşleştirir · 1DR sabit ön ektir · 1DR07-T08400-C100S01

Kademe faktörü2. alan
56 p = 5.67 % · 210 Hz07 p = 7 % · 189 Hz14 p = 14 % · 134 Hz
THDV tip kodu3. alan
T07 THDV ≤ 5 %T08 THDV 3 – 8 %T14 THDV > 8 %
Sistem gerilimi4. alan
400 V

Katalog 400V üzerinden kuruludur. Diğer sistem gerilimleri talep üzerine.

Kondansatör gücü5. alan
C03 2.5 kvarC06 6.25 kvarC10 10 kvarC13 12.5 kvarC20 20 kvarC25 25 kvarC40 40 kvarC50 50 kvarC75 75 kvarC100 100 kvar

Kod, kvar değerinin yuvarlanmış hâlini taşır — 2,5 → C03 · 6,25 → C06 · 12,5 → C13.

Seri6. alan
S01

Üretim/tedarik nesli.
